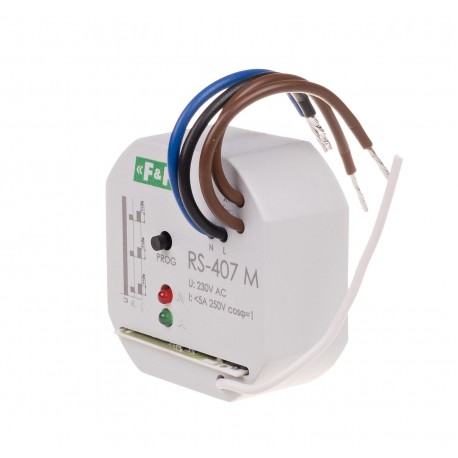

RS-407M Моностабилно реле за радиоуправление
 |
| Реф № |
8421 |
Описание на продукта
Моностабилно реле за радиоуправление.
Електронните радиопредаватели се използват за дистанционно управление на порти, ролетни щори, осветление, охрана на алармени системи и др.
Система за дистанционно управление, състояща се от предавател (дистанционно управление) и приемник (реле).
Има възможност за сътрудничество на много предаватели с един приемник и един предавател с много приемници.
Приемникът RS-407M си сътрудничи със специализирани F&F устройства: RS-P (дистанционно управление) и RS-N (флъш-предавател) предаватели.
В паметта на приемника могат да бъдат записани до 32 дистанционни управления.
Работа
Импулс, причинен от натискане на бутон на дистанционното управление, изпраща кодиран сигнал към приемника. Дистанционното управление има защита срещу счупване на трансмисията след пускане на бутона. Благодарение на това, дори най-краткото активиране на функцията причинява предаването на целия кадър с данни. Предаването на данни от дистанционното управление се сигнализира от мигащия червен светодиод на дистанционното управление. В момента на разпознаване на сигнал приемникът затваря X1-X2 контакта за 1 ÷ 2s (импулс).
Работният обхват на системата е до 100м.
Зависи от много фактори, включително: метеорологични условия (влажност), характеристики на терена (отражения), височината на приемника и предавателя и всякакви препятствия, например стени.
ВНИМАНИЕ! Извършете тестове преди окончателното сглобяване на приемника.
Приемникът е снабден с PROG бутон, който ви позволява да свържете дадено дистанционно управление / бутон с приемника и да изтриете паметта на приемника.
Програмиране
Натискането и задържането на бутона PROG> 5s влиза в режим на програмиране. След влизане в режим на обучение релето чака входящи предавания от дистанционното управление (натискане на избрания бутон за дистанционно управление).
Програмата е проверена.
Ако бутонът на дадено дистанционно управление не е програмиран по-рано, идентификационните данни ще бъдат записани.
По време на една отворена сесия за програмиране на приемник могат да бъдат зададени няколко дистанционни. Кратко натискане на бутона <1s причинява изход от състоянието на програмиране. Натискането и задържането на бутона PROG> 8s изтрива паметта. След операцията за изтриване от енергонезависимата памет, всички данни от keyfob се изтриват и след това паметта се форматира за повторно програмиране.
LED приемник сигнализира червено
мига на случаен принцип: режим на получаване на данни
мига бързо: изтриване на паметта
дълго мигане: запаметяване на функцията (дистанционно управление)
краткомигане: функция (дистанционно управление) вече е дефинирано
3 мига: памет пълна
дълго мига: форматиране на паметта след включване на
червен тест на къса мигаща памет след включване
на зелен светодиод:
мига на всеки 1 секунди: режим на обучение
продължително мигане: активиране на изхода
